什么是电解抛光？电解抛光的工作原理是什么？

电解抛光是一种电化学表面处理工艺，通过从工件表面去除一层受控的薄金属层， 使其表面光滑、光亮且极其洁净。

电解抛光常被称为“反向电镀”，其原理是溶解微小的表面不平整处而非沉积材料，从而产生精致的表面处理效果， 既提升外观又改善性能。

在电解抛光过程中，工件作为阳极（正极）连接在直流电路中，而阴极（通常为不锈钢或锆）则作为负极。两者均浸没在温度受控的电解液槽中，该电解液通常由硫酸和磷酸混合而成。

通电后，表面金属离子氧化并溶解于电解液中。表面高点吸引更多电流并率先被侵蚀——这一现象被称为阳极平整。最终形成表面粗糙度降低且均匀性提升的表面，其效果通常以去除材料的微米数来衡量。

控制该工艺的关键因素包括：

• 电解液成分
• 槽液温度（通常为170–180 °F）
• 电流密度
• 浸渍时间
• 基体合金成分

虽然不锈钢是最常见的选择，但许多合金均可进行电解抛光：

• 不锈钢：300系列和400系列；电解抛光可增强强度更高但耐腐蚀性较差的400系列的耐腐蚀性。
• 其他合金：铝、黄铜、碳钢、铜合金、镍合金、钛及镍钛合金。

含高硅、硫或碳的铸件通常效果有限，而压铸铝或锌一般不适用。

钛或镍钛合金等材料可能需要采用特殊工艺。

材料去除

电解抛光可在微米级去除金属，因此非常适合精密应用。典型去除量在0.0003英寸至0.0007英寸之间，但在延长工艺中，去除量可达0.005英寸。

该工艺最适用于微小毛刺（高度小于约0.0015英寸），通过可控的去除量可确保表面光洁度的一致性。

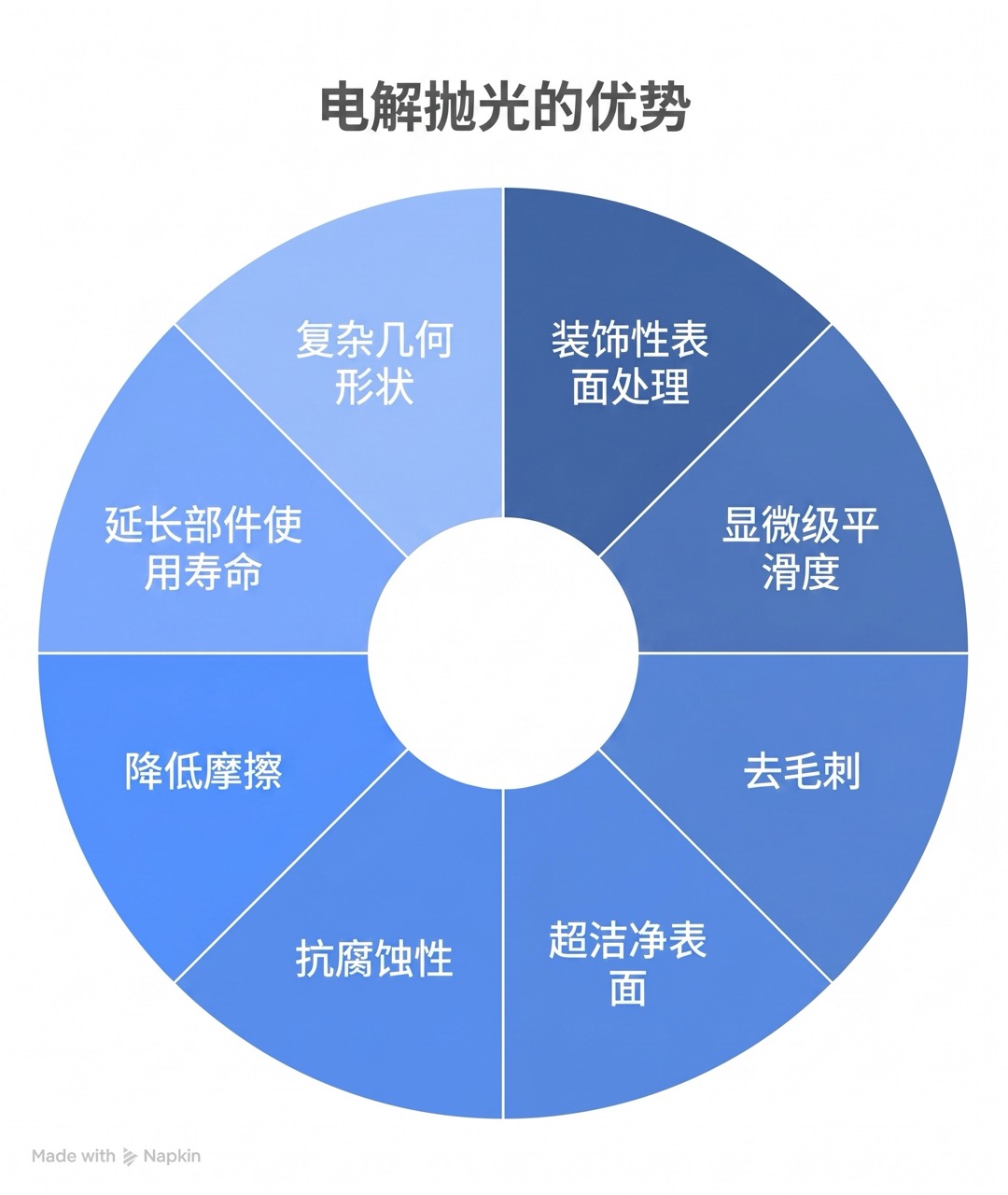

电解抛光可带来广泛的功能性和美观性改进，包括：

• 装饰性表面处理：光亮、反光、均匀的表面。
• 微观平滑度：表面粗糙度（Ra）降低高达 50%。
• 去毛刺：去除机加工产生的尖锐微边和毛刺（高度小于 ~0.0015 英寸）。
• 超洁净表面：清除嵌入的污染物，提升灭菌效果。
• 耐腐蚀性：消除可能引发腐蚀的表面缺陷。
• 降低摩擦：提升运动部件或螺纹部件的性能。
• 延长部件寿命：增强受力部件的耐久性。
• 复杂几何形状：可处理内部或精细特征，且不会造成机械损伤。

不锈钢的电解抛光工艺遵循 ASTM B912 《采用电解抛光对不锈钢进行钝化》 标准。该规范概述了三个基本阶段：

• 表面处理：进行清洁，以去除会影响抛光效果的油污、油脂和氧化物。
• 电解抛光：受控的电化学去除过程，处理时间从几秒到几分钟不等。
• 后处理：去除残留的电解质和副产物，通常使用硝酸或柠檬酸，随后进行冲洗，并可选择干燥以防止产生污渍。

遵循ASTM B912 标准有助于确保结果的一致性，这对医疗设备和航空航天等合规要求严格的行业尤为重要。
